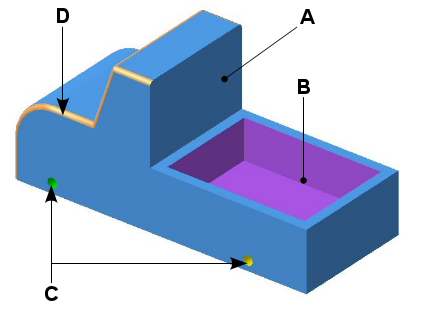

A : châssis B : benne
C : passage des axes de roues D : congés et arrondis
Il nous faut observer les formes de la carrosserie et répondre aux questions suivantes :

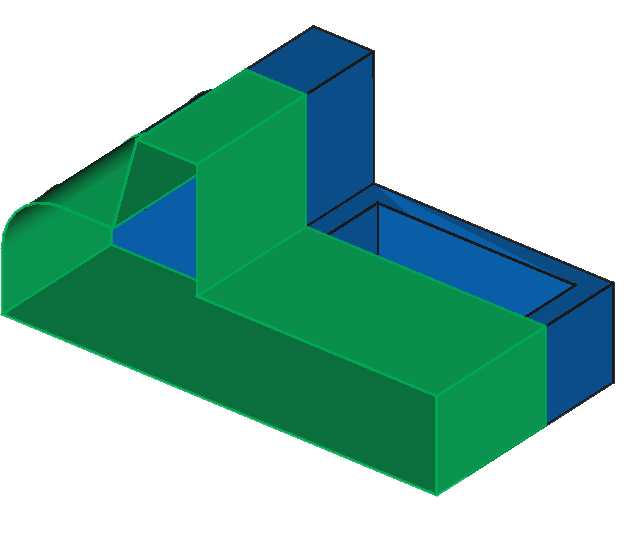

Si la pièce comporte un profil général qui s'étire en ligne droite sur une certaine longueur (section constante), il peut être intéressant de réaliser une extrusion (Pad ou Pocket ) sur la base d'une esquisse plus ou moins complexe.

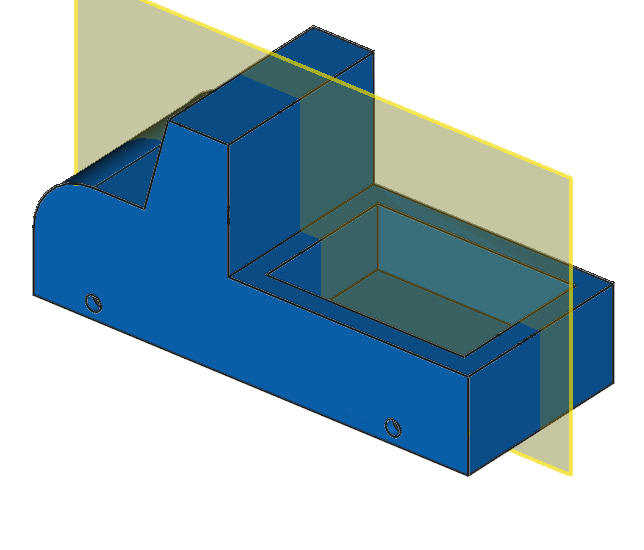

Si la pièce comporte un plan de symétrie (totale ou partielle), une copie par symétrie (Mirror ) par rapport à un plan de tout ou partie de la pièce sera certainement judicieuse.

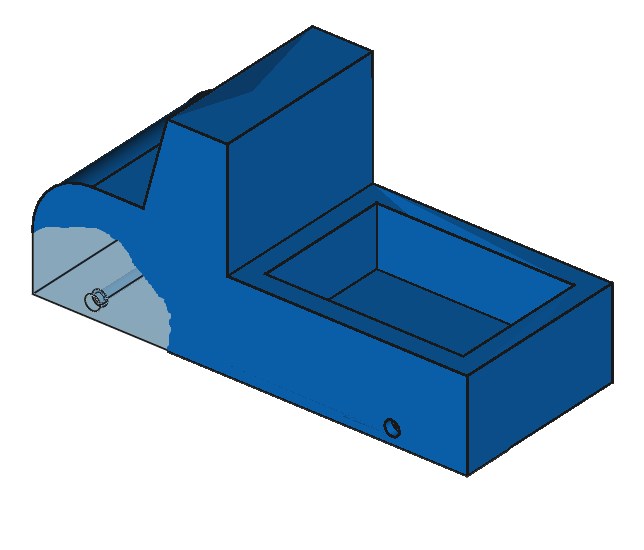

Si la pièce comporte des formes coaxiales (formes de révolution de même axe), il sera probablement intéressant de réaliser une révolution (Revolution ou Groove ) sur la base d'une esquisse plus ou moins complexe.
Si la pièce comporte des formes identiques, il peut être judicieux d'utiliser une fonction de copie par translation (Linear pattern ), par rotation (Polar pattern ) ou par symétrie par rapport un plan (Mirror ).
