Pour que ces pièces puissent être assemblées correctement et remplir leur fonction de positionnement et guidage des arbres moteur et de pignonnerie, certaines dimensions doivent être communes, d'où l'importance d'utiliser une (ou plusieurs) esquisses maîtresses.
Ces esquisses maîtresses ont été réalisées après avoir inséré et mis à l'échelle des images planes du carter, en utilisant directement l'atelier Sketcher sans se placer dans PartDesign, pour les rendre indépendantes des différents composants du carter.
Elles contiennent des cercles et des segments dont les centres ou les extrémités donnent tous les points stratégiques des constructions à venir (les dimensions ou autres contraintes géométriques n'apparaissent pas sur l'image car l'esquisse montrée n'est pas en mode édition).
|

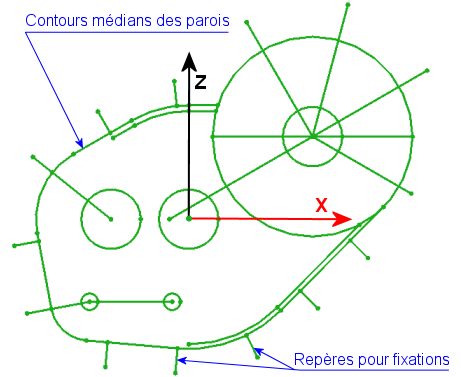

L'esquisse maîtresse 1 qui pilotera tout le projet de représentation des pièces du carter est dans le plan XZ.
Sa position a été choisie pour que son origine soit au centre de l'alésage recevant l'arbre de boîte de vitesses.
L'importation de géométries externes à partir de cette esquisse donnera une meilleure stabilité au projet et les sources seront toujours les mêmes.
|
|
|
|
Carter de moteur / boîte de vitesses de moto |
|
1- Aller dans l'atelier Image
.
2- Importer une image ou vue plane représentant l'objet à dessiner
dans le plan approprié (XY, YZ ou XZ).
3- Mettre à l'échelle l'image importée.
Pour cela, zoomer sur l'image pour faire apparaître la dimension connue la plus importante, cliquer sur l'icône
, compléter la valeur dans la fenêtre qui vient de s'ouvrir, puis cliquer sur l'image les points extrémités de le dimension à mettre à l'échelle, et enfin cliquer sur le nom de l'image dans l'arborescence
et valider par OK.
|
|
N'oubliez pas ! Vous pouvez réorienter ou déplacer votre image à votre convenance en cliquant droit sur son nom puis > Transform.
|
|
L'esquisse maîtresse 2 est dans le plan XZ.

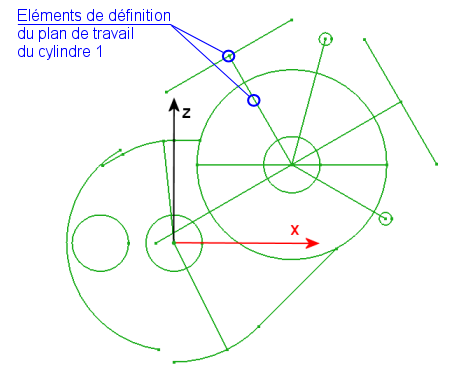

Elle permettra de construire les plans de travail des cylindres 1 et 2 (mais l'esquisse 1 peut suffire).
Elle est une copie carbone simplifiée et complétée de l'esquisse 1.
|
|
|
L'esquisse maîtresse 3 est dans le plan XY. Sa copie carbone sur un plan non parallèle à XY ne pose pas de problème.
Sa construction se fait sans aucune contrainte de verticalité ou d'horizontalité ni de distances ou longueurs horizontales ou verticales.

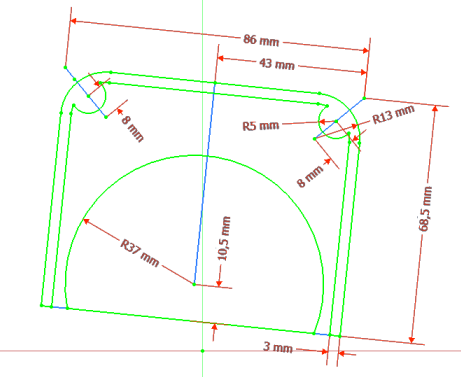

Elle permettra de construire les esquisses du support de cylindre 1 pour le carter gauche, et 2 pour le carter droit.
|
|
|
L'esquisse maîtresse 4 est dans le plan XY.
C'est une copie carbone de l'esquisse 3 dont 2 ou 3 dimensions ont été adaptées puisque les cylindres 1 et 2 sont décalés par rapport au plan XZ.

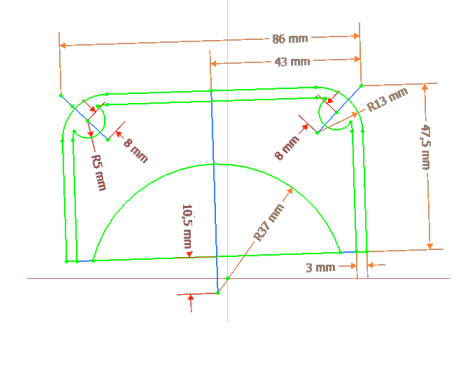

Elle permettra de construire les esquisses du support de cylindre 2 pour le carter gauche, et 1 pour le carter droit.
|
|
|
L'esquisse maîtresse 5 est dans le plan XY.
C'est un complément de l'esquisse 3 destiné à aléger cette esquisse.

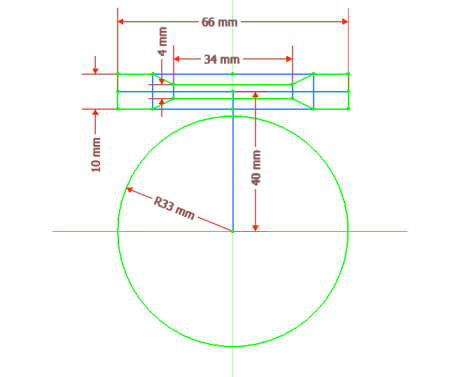

Elle permettra de construire les évidements du support de cylindre 1 pour le carter gauche, et 2 pour le carter droit.
|
|
