Les principaux ateliers utilisés pour créer les modèles de pièces :

Part Design

L'atelier Part Design, pour la construction de formes géométriques classiques.

Sketch Tracer

L'atelier Sketcher, l'outil de construction et contrainte d'esquisses, ouvert directement par Part Design lorsque nécessaire et fermé ensuite.

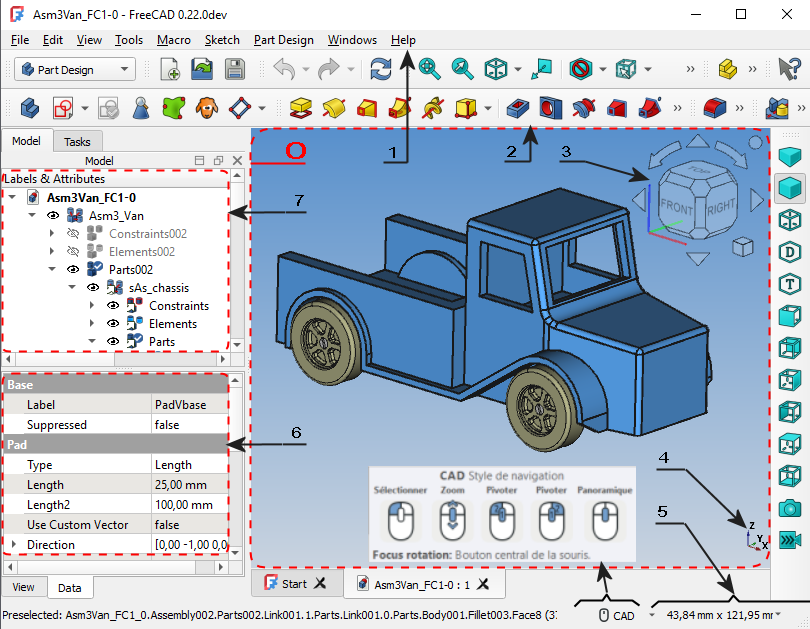

Les zones de l'écran dans les ateliers de création de pièces :



0 : Fenêtre de travail



1 : Menus déroulants



2 : Barres d'outils



3 : Cube d'orientation



4 : Repère général de la fenêtre de travail



5 : Taille réelle de la fenêtre de travail



6 : Zone d'informations et de paramétrage



7 : Arborescence ou chronologie de construction du modèle géométrique
