Les exemples proposés ont été réalisés avec la version 2023.811.0 de LinkBranch Realthunder :
|
|
PartDesign : l'atelier préféré des Mécaniciens. Assembly 3 : mon atelier d'assemblage favori. |
|
Cet exemple est une
tentative de conception descendante utilisant une ou plusieurs
esquisses maîtresses ainsi que
l'atelier d'assemblage Assembly 3.
Les pièces sont
volontairement simplifiées puisqu'il s'agit seulement d'un
exercice de validation d'un principe.
Je n'ai pas non plus
représnté le système de verrouillage.
J'ai utilisé les images et dimensions empruntées sur le post https://forum.freecad.org/viewtopic.php?t=78962 de @ppemawm, que je remercie humblement pour le partage de tous ses magnifiques articles.
Toutefois, comme le but est de comparer les possibilité de conception descendante entre Assembly4 (travail de @ppemawm) et Assembly3, je vous conseille de ne lire les détails de l'article cité qu'après avoir saisi le point de vue Assembly3.
J'ai donc défini une ébauche très simplifiée du cahier des charges afin de se placer dans un contexte de conception (apprentissage type scolaire!). Cet exemple de cahier des charges fournit donc :

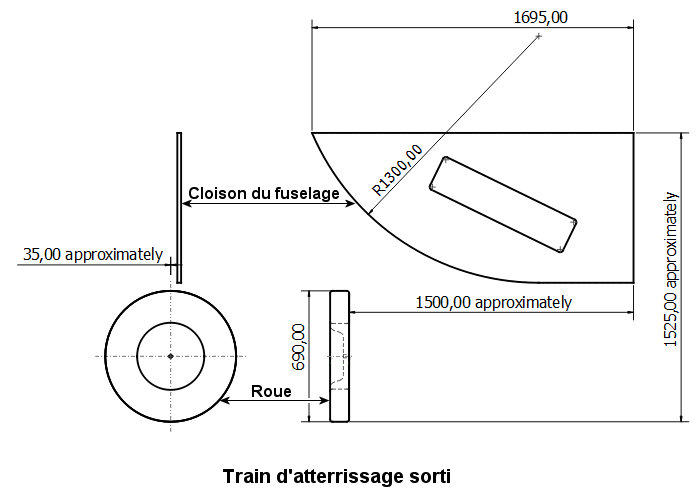

- les dimensions de la demie cloison du fuselage sur laquelle vont s'attacher les composants du mécanisme,

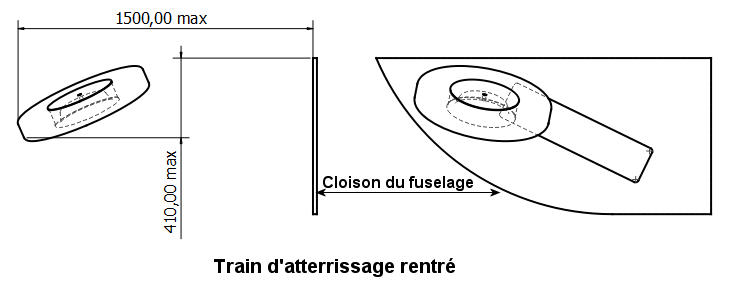

- l'encombrement du mécanisme déplié,
- les dimensions de la roue,
- la contrainte que doit respecter le mécanisme replié,

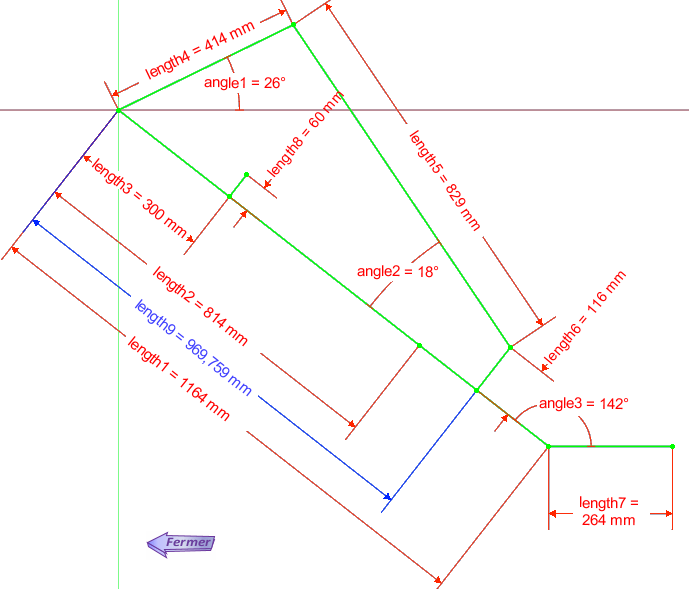

- une 1ère étude définit le squelette du mécanisme sur une
esquisse maîtresse. Toutes les dimensions
sont nommées pour permettre une réutilisation de celles-ci par des expressions.
Cliquer sur une image pour l'agrandir
