Remarques : Le carter du moteur comporte deux blocs identiques (5-EngineCylinder + 6-EngineCylinderHead + 7-RockerCover) qu'il est intéressant de regrouper dans un sous-assemblage (nommé 03subAs3_EngineCylinder).
Pour simplifier, aucun joint d'étanchéité n'est représenté.
Par expérience, chaque composant sera encapsulé dans un conteneur d'assemblage (nommé As3_ ...) afin de préparer à l'avance et surtout nommer explicitement les "éléments" géométriques qui interviendront dans les différentes contraintes.
En procédant ainsi, il est très facile par la suite de rajouter, corriger ou supprimer de ces éléments.
<<< Pour consulter les différents exemples, cliquer dans le menu de gauche.
|
|

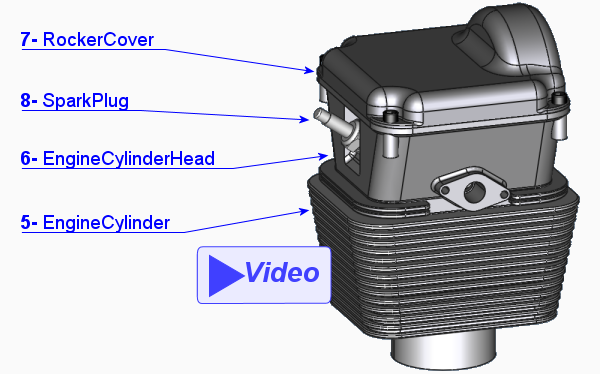

Pré assemblage du carter du cylindre |
|
