Les esquisses

On appelle esquisse la construction d'un contour plan qui servira de support à la fonction de création ou enlèvement de matière.

Une esquisse est nécessaire pour les fonctions classiques d'ajout ou d'enlèvement de matière ; pour certaines fonctions il en faut même plusieurs (balayage, lissage).

Une esquisse doit être fermée (le plus souvent), sans entités superposées, sans intersections.

Une esquisse peut contenir plusieurs contours fermés, pourvu qu'ils n'aient aucun point commun.
Ces contours doivent être en traits continus forts. Les traits "de construction" (en bleu dans FreeCad) peuvent être utilisés pour les positionnements d'entités mais ne seront pas pris en compte par les fonctions de création.

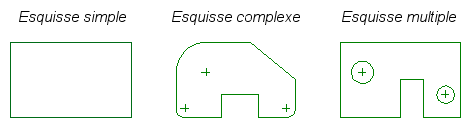

Exemples :

 Les (principales) fonctions classiques : (survoler les images quand vous voyez  )

Pad / Pocket
(extrusion d'un contour)

Revolution / Groove
(révolution d'un contour)

Loft
(lissage)

Sweep
(balayage)

Hole
(trou, lamé, ...)

Outils PartDesign :

addition - soustraction

Outils PartDesign :

addition - soustraction

Outils PartDesign :

addition - soustraction

Outils PartDesign :

addition - soustraction

Outil PartDesign :

 Les (principales) fonctions d'habillage : (survoler les images  quand vous voyez  )

Chamfer
(chanfrein)

Fillet
(congé ou arrondi)

Draft
(dépouille)

Thick
(coque)

Outil PartDesign :

Outil PartDesign :

Outil PartDesign :

Outil PartDesign :

 Les fonctions de transformation : (survoler les images  quand vous voyez  )

Mirror
(copie par symétrie)

Linear pattern
(copie linéaire)

Polar pattern
(copie en rotation)

Multitransform
(multitransformation)

Global mirror
(symétrie globale)

Outil PartDesign :

Outil PartDesign :

Outil PartDesign :

Outil PartDesign :

Outil PartDesign :

Option "body"
