Important : pour travailler de manière rigoureuse dans un projet complexe dans Assembly3, il est nécessaire de démarrer la structure d'assemblage dès le début.
Création des premiers conteneurs d'assemblage
1- Création de l'assemblage général
000AsF16MainLandingGear

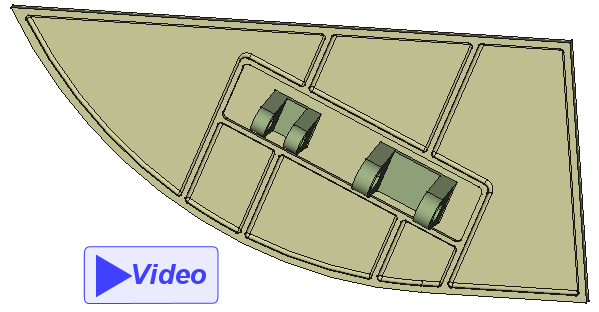

2- Insertion du sous-assemblage 00AsFrame
(déjà réalisé) dans 000AsF16MainLandingGear
... et immobilisation dans 000AsF16MainLandingGear

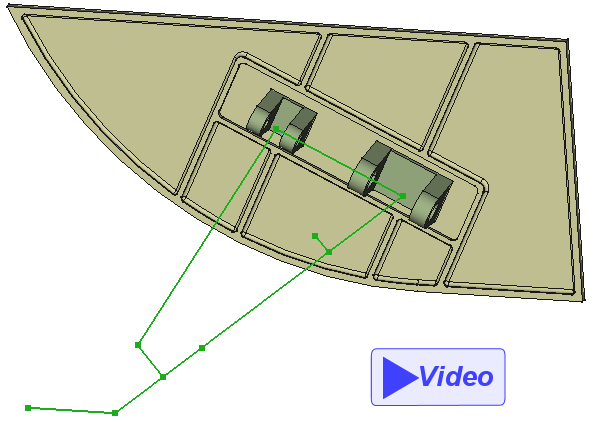

3- Création de l'esquisse maîtresse MasterSk et du sous-assemblage 10AsMasterSketch
... et positionnement dans 000AsF16MainLandingGear
|
|
Organisation du travail |
|
4- Insertion de BodyMasterSk
dans 00AsMasterSketch et création
des éléments d'assemblage
5- Immobilisation de 00AsMasterSketch
dans 000AsF16MainLandingGear (ass.
global)
6- Création des autres composants
en positionnant leurs origines et orientations
dans l'assemblage général
