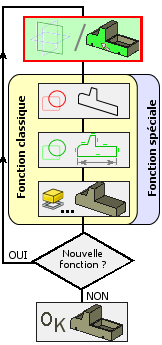

Principe classique de construction avec l'atelier PartDesign
|
|
Sélectionner le plan qui sera le support de votre esquisse : Dans PartDesign, vous allez commencer votre construction à partir d'une esquisse plane, donc dessinée dans un plan de construction, puis ajouter du volume à votre construction. Pour sélectionner un plan de construction, cliquez simplement avec la souris, soit sur la représentation graphique du plan, soit sur son nom dans l'arbre de construction :
Si votre expérience de FreeCAD vous le permet, en cas de besoin vous pouvez aussi créer un plan de référence particulier.
Pour sélectionner une face de construction, obligatoirement plane, (évidemment si de la matière existe déjà !), il suffit de cliquer avec la souris sur cette face sur la vue 3D de l'objet avant de créer une nouvelle esquisse :
|
Remarque :
Lorsqu'on a créé une esquisse dans un plan,
il est possible de la décaler par rapport à ce plan à partir de ses propriétés
Attachment > Attachment Offset > Position.
L'axe Z est alors l'axe perpendiculaire au plan
de l'esquisse.
ou
