Créer le châssis


L'analyse des formes



L'observation de l'objet permet de constater les particularités géométriques suivantes :

un plan de symétrie longitudinal,

deux logements identiques pour le passage des axes des roues,

une forme générale à tendance prismatique (cylindre non de révolution de direction
    perpendiculaire au plan de symétrie).

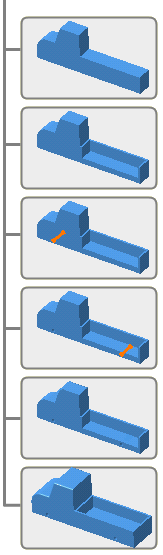

La chronologie de construction proposée

Il y a évidemment toujours plusieurs arbres de construction possibles.

Vous pouvez voir les détails en cliquant sur l'icône-image en haut à gauche.



Comment faire avec le modeleur FreeCAD ?

Chaque étape de la construction est détaillée ci-contre.

Vous y accéderez en cliquant dans l'arbre sur l'étape à consulter.



Information :

Des vidéos au format Webm sont disponibles lorsque vous voyez l'icône " ".

Pour des raisons de taille de fichier, elles sont réduites au minimum, mais vous pouvez les arrêter ou les redémarrer en appuyant sur la touche Espace ou en cliquant sur la vidéo.



Remarque :
N'oubliez pas de fermer la fenêtre vidéo après consultation car les éléments suivants pourraient être masqués par la fenêtre principale.


Vous pouvez voir
les détails de la chronologie de construction en cliquant sur l'icône-image
ci-dessus.
