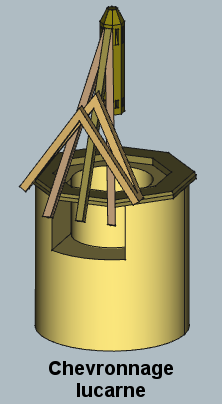

Etape 9 : créer le chevronnage de la lucarne (nouveau corps)

Remarque : En réalité le toit de la lucarne comporte quatre chevrons, mais l'objectif de ce tutoriel étant de montrer comment utiliser des paramètres pilotes extérieurs, il seront construits ici d'un seul bloc.
A vous de les détailler si vous en éprouvez le besoin.

Dans ce nouveau corps, créer un plan de référence à 900 mm du plan XZ.
(plan de façade de la lucarne).

Dans une nouvelle esquisse créée dans ce plan et après avoir rendu visible
l'esquisse maîtresse "SketchOpening", créer la géométrie de la façade
du toit (chevronnage) de la lucarne.

Créer une extrusion d'une longueur égale à 600 mm.

Dans une nouvelle esquisse créée dans le plan YZ, et après avoir rendu visible
l'esquisse maîtresse "SketchRoof", créer la géométrie pour découper le toit
de la lucarne selon le plan du toit principal.

Créer une poche par symétrie à travers tout.

Dans une nouvelle esquisse créée dans le plan YZ, et à partir de projections
de géométrie extérieure, créer la géométrie pour découper l'intervalle
entre chevrons.

Créer une poche par symétrie à travers tout.
