Aller plus loin avec l'atelier PartDesign : géométries liées

Exemple expliqué de géométries liées

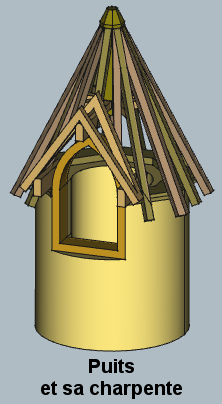

L'exemple proposé concerne la restauration de la toiture d'un puits, de forme octogonale, avec une lucarne sur l'ouverture dont le cadre est en forme d'ogive.

Nous allons voir sur cet exemple un certain nombre de techniques qui permettent d'assurer au mieux la construction d'un modèle paramétrable, aussi robuste que possible.

Le besoin est multiple :

  - avoir une image d'ensemble de la construction ;

  - éditer des plans pour la fabrication de chaque composant.

Plusieurs techniques

Le projet peut être réalisé

1- dans un seul fichier contenant les divers composants, positionnés
    directement les uns par rapport aux autres avec copies par outils de Draft ;

2- dans un seul fichier contenant les divers composants, positionnés
    directement les uns par rapport aux autres avec copies par outils d'Asm3 ;

3- en créant un fichier par composant puis assemblage par Asm3 ;

4- en réalisant un mix de différentes approches ...


Exemple de solution

La série de corps de pièces est la suivante :
                      (survolez l'image ci-contre pour voir la succession des étapes)
