Sélectionner le plan qui va supporter votre esquisse

- la face plane verte à l'intérieur de la roue,


- Le plan XZ (coïncidant avec la face plane précédente).

(meilleure stabilité du modèle).

Créer l'esquisse

*  Cliquer (gauche) sur l'outil Polyline .

Placer vos points comme sur l'image :

(Clic droit / Echappe pour quitter l'outil Rectangle)

*  Dessiner les lignes de construction  avec l'outil Line .

Contraindre l'esquisse

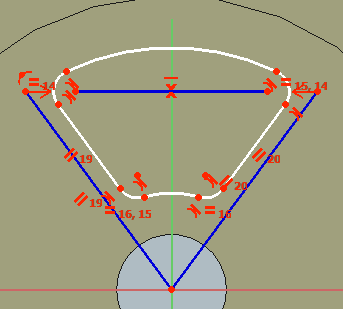

1- Positionner les entités de l'esquisse.

a- Vérifiez que les entités ont toutes été correctement orientées (horizontales, verticales, angle d'inclinaison, ...) ;

b- Ajouter ce qui manque ;

c- Rajouter les positions particulières (PointOnPoint, PointOnLine, ...) ;

d- Positionner un point stratégique par rapport à l'origine du système.

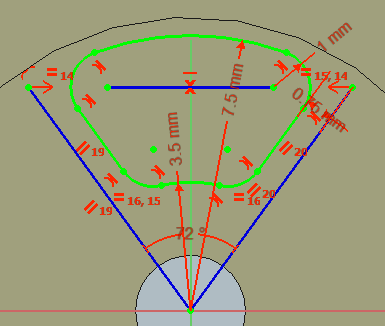

2- Dimensionner votre esquisse

Coter méthodiquement, par exemple :

a- les dimensions horizontales;

b- les dimensions verticales;

c- les rayons ou diamètres ...

A noter : l'esquisse doit être complètement contrainte (toutes les entités de couleur verte).

  et fermer l'esquisse.

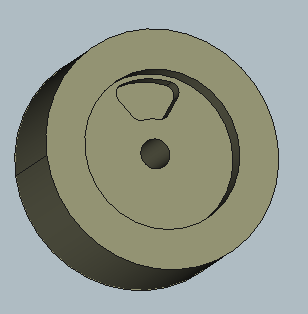

Créer la matière

1 - Sélectionner l'esquisse dans l'arbre si elle ne l'est pas.

2 - Sélectionner la fonction que vous souhaitez utiliser.
Sélectionner  l'esquisse dans l'arbre et cliquer sur pour enlever la matière par extrusion.

3 - Définir les paramètres de la fonction :

  puis valider par OK .
